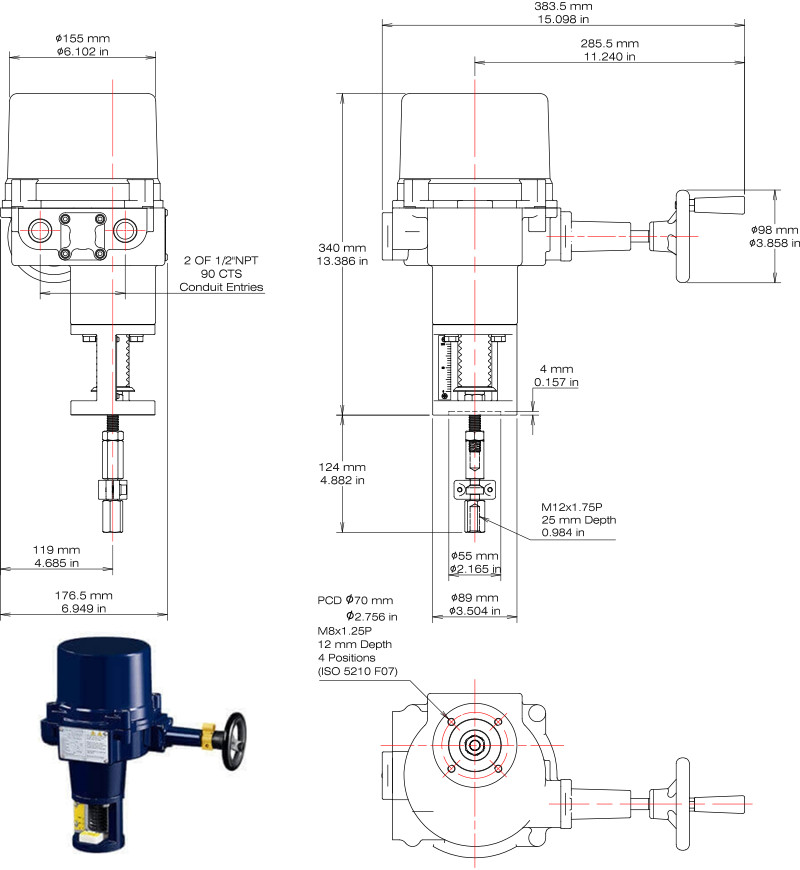

AIL-直行程电动执行器

作者：中流智控来源：日期：2011/11/4 4:43:02 人气：标签：AIL-直行程电动执行器

VGZ-L系列直线型驱动器-提供250~2,000公斤(550~4,410磅)推力，标准配备比例式控制，可搭配球形阀（最大行程100mm）或及其他直行程运转之装置（最大行程100mm），适用于HVAC及工业场所，尤其是锅炉、供暖系统等蒸汽或高温环境。配备手动装置，可快速便利地转动阀门；驱动杆区，配备机械式开度指示器，方便辨识阀门位置。额定行程内，行程可调，方便搭配不同厂牌阀门。

外壳：
IP67、NEMA 4X：防水和防尘等级﹙符合屋外使用测试标准﹚。
材质：铝合金粉体涂装，耐候性佳。
开度指示器：
所有型号备有连续机械式开度指示，此可见的外部传动杆开度指示可让客户更容易判断阀杆的位置。
比例式控制器：
内置式比例板可藉由输入讯号控制驱动器之开度，同时搭配电位计作讯号输出，让控制人员掌握阀门之开度状况。
输入讯号：4~20mA，1~5V或2~10V。
输出讯号：4~20mA或2~10V。
可调式行程：
让驱动器可以依照阀杆长度需求调整运转行程（行程范围参考规格表）
马达：
所有型号採用DC马达，提供低消秏、高启动频率及效能。（每小时1500次）
环境温度：
温度：-30℃ ~ +65℃ / -22℉ ~ +149℉
溼度：30％ ~ 95％
推力过载保护：
如果输出超过额定值，驱动器会藉由两段式控制切断电源，此两段式控制如下:
第一段：当输出推力超过额定值时，微动开关会切断电源供给。
第二段：若微动开关失效，电子探测器会切断电源供给（此功能只适用于比例式控制）。
慢速操作：
除标准运转速度，如需较慢速度请洽业务。
出线孔：
标凖：1/2” NPT
选配：M20,3/4” NPT
各式电压：
24V AC/DC
110/220V AC

型号	推力		重量		法兰孔距	马达功率	最大行程		工作行程
型号	kgf	lbf	kg	lb	(ISO 5210)	(w)	mm	inch	mm	inch
AIL-250	250	550	9.5	21	F07	15	50	2
AIL-500	500	1100	9.5	21	F07	15	50	2
AIL-1000	1000	2205	31	68	F10	25	100	4
AIL-2000	2000	4410	31	68	F10	35	100	4
